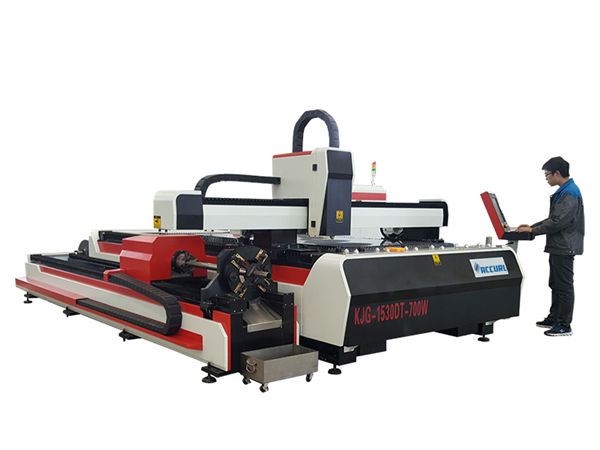

ஃபைபர் லேசர் உலோக வெட்டு இயந்திரம் 500w 800w 1kw 800mm / s இயக்க வேகம்

ஃபைபர் லேசர் உலோக வெட்டு இயந்திரம் 500w 800w 1kw 800mm / s இயக்க வேகம்

தயாரிப்பு விவரங்கள்

சான்றிதழ்: CE, FDA, IOS9001
கட்டணம் மற்றும் கப்பல் விதிமுறைகள்:
குறைந்தபட்ச ஆர்டர் அளவு: 1 தொகுப்பு
விலை: அமெரிக்க டாலர்
பேக்கேஜிங் விவரங்கள்: நிலையான மர பொதி
விநியோக நேரம்: 30-45 நாட்கள்
கட்டண விதிமுறைகள்: டி / டி, வெஸ்டர்ன் யூனியன், மனி கிராம், எல் / சி, டி / பி
வழங்கல் திறன்: மாதத்திற்கு 100 செட்

விரிவான தயாரிப்பு விளக்கம்

மாதிரி:ஆர்எல்-P5050-500லேசர் சக்தி:500W
லேசர் மூல:மேக்ஸ் / Raycus / Ipgஅதிகபட்ச செயலாக்க அளவு:500 * 500 மிமீ // 600 * 600 மிமீ
அதிகபட்ச இயக்க வேகம்:800mm / கள்கட்டுப்பாட்டு அமைப்பு:Cypcut
பொருள் வெட்டும் தடிமன்:0.2-30mmமின்சார வழங்கல்:AC380V 50Hz / 5KW
நிலை துல்லியம்:± 0.05mm / 500mmHS குறியீடு:8456110090
போக்குவரத்து தொகுப்பு:மர அட்டைப்பெட்டிஎடை:1100KG
நிலை துல்லியத்தை மீண்டும் செய்யவும்:± 0.05mm / 500mmலேசர் வகை:ஃபைபர் லேசர்

பயன்பாட்டு பொருட்கள்

ஃபைபர் லேசர் கட்டிங் கருவி எஃகு வெட்டுவதற்கு எஃகு தாள், லேசான எஃகு தட்டு, கார்பன் ஸ்டீல் தாள், அலாய் ஸ்டீல் தட்டு, வசந்த எஃகு தாள், இரும்பு தட்டு, கால்வனைஸ் இரும்பு, கால்வனைஸ் தாள், அலுமினிய தட்டு, செப்புத் தாள், பித்தளை தாள், வெண்கல தட்டு , கோல்ட் பிளேட், சில்வர் பிளேட், டைட்டானியம் பிளேட், மெட்டல் ஷீட், மெட்டல் பிளேட், டியூப்ஸ் மற்றும் பைப்புகள் போன்றவை

லேசர் ஜெனரேட்டருக்கான இயந்திர அளவுருக்கள்

பொருள்அளவுருக்கள்
லேசர் வகைஃபைபர் லேசர்
பவர்500W / 1000W / 1500W / 2000W / 3000W / 4000W / 6000W
அலை நீளம்1070-1080nm
எலக்ட்ரோ-ஆப்டிகல் மாற்று திறன்25-30%
XYZ பாதை3025mm / 1525mm / 100mm
பொருள் வெட்டும் தடிமன்0.2-8mm
மடிப்பு அகலத்தை வெட்டுதல்0.1-0.2mm
நிலை துல்லியத்தை மீண்டும் செய்யவும்± 0.05mm / 500mm
நிலை துல்லியம்± 0.05mm / 500mm
அதிகபட்சம் நகரும் வேகம்60000mm / நிமிடம்
அதிகபட்சம்25m / நிமிடம்
அதிகபட்ச எடை500kg
இயந்திர எடை2300kg
தேவையான சக்தி220 வி 50 ஹெர்ட்ஸ் / 60 ஹெர்ட்ஸ்
இயந்திர அளவு (L * W * H)4500mm * 2450mm * 1700mm

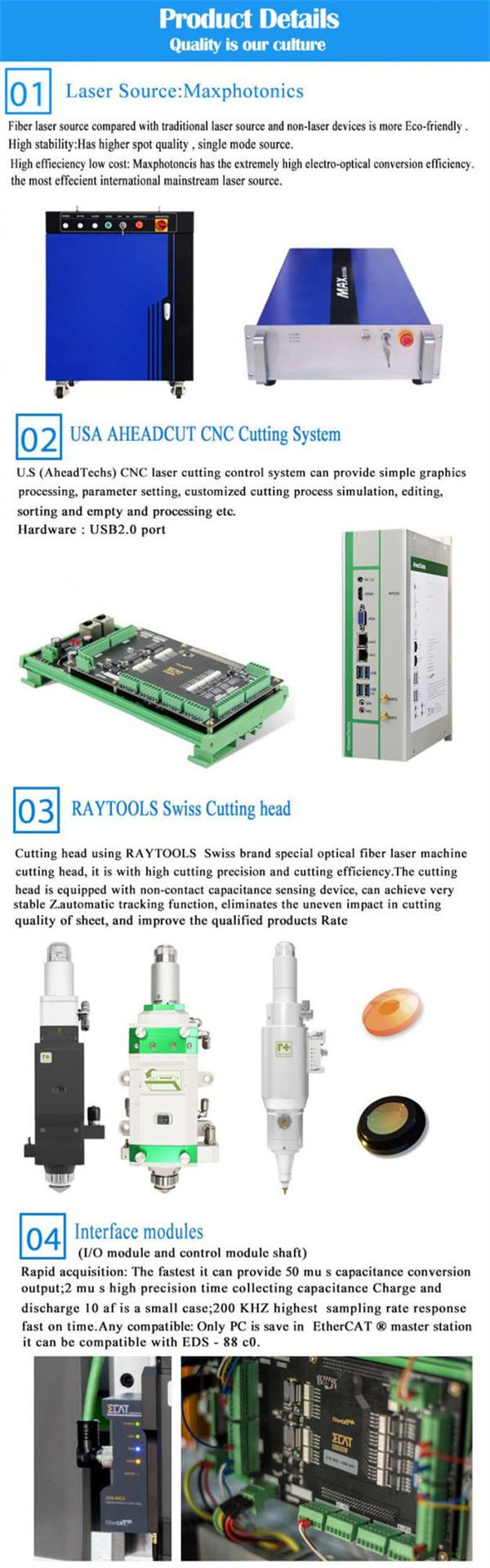

ஃபைபர் லேசர் கட்டரின் கட்டமைப்பு

விளக்கம்அளவுஅசல்பிராண்ட்
1ஃபைபர் லேசர் மூல (500W / 800W)1 தொகுப்புசீனாமேக்ஸ்
2லேசர் வெட்டும் தலை1pcசுவிச்சர்லாந்துRAYTOOLS
3இயந்திர படுக்கை மற்றும் பாகங்கள்1 தொகுப்புசீனா
4மின்சார கட்டுப்பாடு1 தொகுப்புஓம்ரன், ஸ்னைடர்
5எரிவாயு சுற்று கட்டுப்பாடு1 தொகுப்புஜப்பான்SMC
6துல்லியமான ரேக்ஒவ்வொரு 3SETSசீனா
7துல்லியமான நேரியல் வழிகாட்டி ரயில்ஒவ்வொரு 3SETSதைவான்உடனடி PMI
8கிரக கியர்3SETசீனா
9இயந்திர படுக்கை பாகங்கள்1 தொகுப்புசீனா
10டிஜிட்டல் வெட்டு முறை1 தொகுப்புஅமெரிக்காAHEADCUT
11தொழில்துறை கட்டுப்பாட்டு கணினி1 தொகுப்புசீனாAHEADCUT
12தொடர்பு சேவை மற்றும் இயக்கி4SETSசீனா
13குளிரூட்டும் அலகு1 தொகுப்புசீனா
14கழிவு மறுசுழற்சி உபகரணங்கள்1 தொகுப்புசீனா

உபகரணங்கள் வேலை மற்றும் சுற்றுச்சூழல் தேவைகள்

தேவை




1

மின்சாரம்: ஒழுங்குபடுத்தப்பட்ட நிலையான மின்சாரம்: (பரிந்துரைக்கப்படுகிறது)

(1) மதிப்பிடப்பட்ட வெளியீட்டு மின்னழுத்தம்: 220 வி

(2) மின்னழுத்த அதிர்வெண்: 50 ஹெர்ட்ஸ்

(3) இரண்டு கட்ட மின்னழுத்தத்தின் நிலைத்தன்மை + 5%

(4) வெளியீட்டு மின்னழுத்த சரிசெய்தல் வீதம்: <2%



2

துணை வாயுவுடன் வெட்டுதல்:

சுத்தமான, உலர்ந்த சுருக்கப்பட்ட காற்று மற்றும் உயர் தூய்மை ஆக்ஸிஜன் (O2) மற்றும் நைட்ரஜன் (N2), தூய்மை 99.9% க்கும் குறைவான தூய்மை



3

பொருள் வெட்டுதல்

தாள் பொருள் சமமானது, மென்மையானது; மேற்பரப்பை சுத்தம் செய்யுங்கள்



4

சுருக்கப்பட்ட காற்று விநியோக சாதனம்

(1) மதிப்பிடப்பட்ட அழுத்தம்: 14 பட்டி

(2) கொள்ளளவு: 1 மீ 3

கோட்பாடு கட்டிங் அளவுரு

ஆற்றல் (W)பொருள்தடிமன் (மிமீ)வெட்டு வேகம் (மீ / நிமிடம்)எரிவாயு
800எஃகு18-9, N2
25-6, N2
31.8-2, N2
41.2-1.3, N2
800கார்பன் எஃகு18-10ஓ 2
24-5ஓ 2
32.8-3ஓ 2
41.4-1.8ஓ 2
51.2-1.5ஓ 2
60.9-1.1ஓ 2
80.6-0.7ஓ 2
ஆற்றல் (W)பொருள்தடிமன் (மிமீ)வெட்டு வேகம் (மீ / நிமிடம்)எரிவாயு
500எஃகு16-8, N2
22-2.2, N2
30.6-0.8, N2
500கார்பன் எஃகு17-8ஓ 2
23.5-4ஓ 2
32.8-3.2ஓ 2
41.3-1.5ஓ 2
50.9-1.1ஓ 2
60.6-0.7ஓ 2
