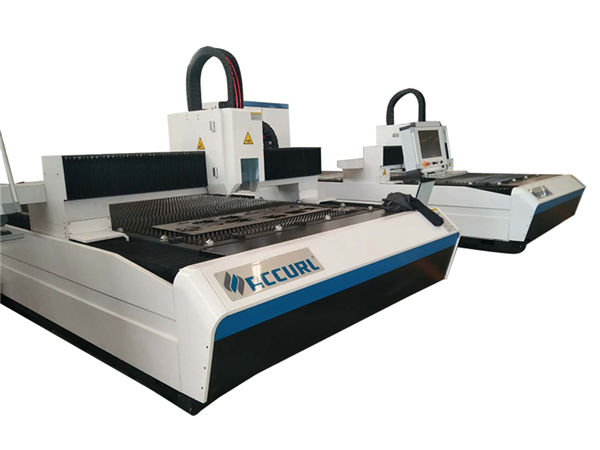

உலோக தாள் தொழில்துறை லேசர் வெட்டும் இயந்திரம் 500w அடைப்பு பாதுகாப்பு அமைப்பு

உலோக தாள் தொழில்துறை லேசர் வெட்டும் இயந்திரம் 500w அடைப்பு பாதுகாப்பு அமைப்பு

தயாரிப்பு விவரங்கள்


சான்றிதழ்: CE / FDA
கட்டணம் மற்றும் கப்பல் விதிமுறைகள்:
குறைந்தபட்ச ஆர்டர் அளவு: 1 செட்
விலை: ஒரு செட்டுக்கு அமெரிக்க டாலர்
பேக்கேஜிங் விவரங்கள்: இரும்பு பிணைப்பு பெல்ட் கொண்ட மர பெட்டி
டெலிவரி நேரம்: 20-30 வேலை நாட்கள்
கட்டண விதிமுறைகள்: டி / டி, எல் / சி, வெஸ்டர்ன் யூனியன்
வழங்கல் திறன்: வருடத்திற்கு 2000 அலகுகள்

விரிவான தயாரிப்பு விளக்கம்


லேசர் வகை:ஃபைபர் லேசர் மூலவெட்டும் பகுதி:விட்டம் 20-200 மி.மீ.
குளிரூட்டும் முறை:நீர் குளிரூட்டல்விண்ணப்பம்:பொருந்தக்கூடிய பொருள்
வேலை மின்னழுத்தம்:380V / 50Hzகவனம் செலுத்தும் முறை:பின்தொடர் மற்றும் தானியங்கி சரிசெய்தல் கவனம்
பரிமாற்ற முறை:கியர் மற்றும் ரேக்லேசர் சக்தி:500W
பணிநிலைய அதிகபட்ச சுமை:1000kgsஎக்ஸ் / ஒய் அச்சு நிலை:0.05 / 1000mm
சி.என்.சி அல்லது இல்லை:ஆம்வர்க்கம்:வகுப்பு 4 லேசர்

தயாரிப்பு விளக்கம்


லேசர் வகைஃபைபர் லேசர்
லேசர் பிராண்ட்ஐபிஜி / மேக்ஸ்ஃபோடோனிக்ஸ்
லேசர் பவர்500W (1000W / 2000W / 4000W விரும்பினால்)
வேலை செய்யும் பகுதி1500 மிமீஎக்ஸ் 3000 மிமீ 1300x2500 மிமீ விருப்பமானது
பணி அட்டவணைநிலையான பணி அட்டவணை
கட்டுப்பாட்டு அமைப்புPMAC முழு மூடிய லூப் சர்வோ கட்டுப்பாடு
டிரைவிங் பயன்முறைஇரட்டை கியர் ரேக் ஓட்டுநர்
செயலற்ற / செயலாக்க வேகம்72 மீ / நிமிடம் / 36 மீ / நிமிடம்
நிலை துல்லியம்0.05mm
பாதுகாப்பு அமைப்புஅடைப்பு பாதுகாப்பு
லேசர் தலைப்ரெசிடெக் / லேசர் மெக்
மின்சாரம்AC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
மொத்த சக்தி7KW ~ 11KW
தரை வெளி5.6mX3.2m (நிலையான அட்டவணை)

குழாய் விரிவான விவரக்குறிப்பை வெட்டுதல்


வெட்டு நீளம்6000mm
விட்டம்20mm-200mm
குறைந்தபட்ச மீதமுள்ள பொருள்250 மிமீ
எக்ஸ் அச்சு230mm
Y அச்சு6500mm
இசட் அச்சு175mm
நிலை துல்லியம்0.05mm
இடமாற்றம் துல்லியம்0.03mm
எக்ஸ் அச்சுக்கு அதிகபட்சமாக நகரும் வேகம்40m / நிமிடம்
Y அச்சுக்கு அதிகபட்சமாக நகரும் வேகம்500mm / கள்
முடுக்கம்1 ஜி
அளவு (எல் * டபிள்யூ * எச்)12000 * 1800 * 2400mm
எடை3800kg

உலோகத்திற்கான முழு ஃபைபர் லேசர் வெட்டும் இயந்திரம் இயந்திரத்தைக் கொண்டுள்ளது இந்த அமைப்பு இயந்திர கருவி, இயக்க பாகங்கள், மின் உபகரணங்கள் கட்டுப்பாட்டு பாகங்கள் மற்றும் பிற உதவி பாகங்கள் ஆகியவற்றைக் கொண்டுள்ளது. மூன்று அச்சு இயக்க பாகங்களை இயக்க கட்டுப்பாட்டு அமைப்பு வழியாக, எனவே இது ஃபைபர் லேசர் வெட்டும் தலைக்கு ஒரு நிலையான, துல்லியமான மற்றும் அதிவேக நகரும் தன்மையை அடைய முடியும்; அசல் பேக்கேஜிங் உயர் தரம் மற்றும் துல்லியத்துடன் இறக்குமதி செய்யப்படுவதன் மூலம் எக்ஸ் மற்றும் ஒய் அச்சு ஏற்றுக்கொள்ளப்படுகிறது, ஒட்டுமொத்த இயந்திரத்தை வெல்டிங் செய்ய சதுர குழாய் மூலம் பணிபுரியும் அட்டவணை, அழுத்த நிவாரண அனீலிங் ட்ரீட், மேசாவின் அதிகபட்ச சுமை தாங்கி 500 கி.கி. உலகளாவிய பந்து தாங்கி, இயந்திர வெளிப்புற அமைக்கப்பட்ட புற கிளாம்பிங் சாதனம், முழு மூடப்பட்ட தூசி ஆதார சாதனம், ஒளிமின்னழுத்த சென்சார் மற்றும் பிற துல்லியமான பொருத்துதல் பகுதிகளைப் பயன்படுத்துகிறது.

அனுகூல


1. ரோட்டரி சாதனத்தில் எலக்ட்ரிக்-டிரைவர் மோட்டார் வேகத்தை சுதந்திரமாக சரிசெய்கிறது, எளிதான வேலை, குறைந்த சத்தம், அதிக ரோட்டரி வேகம், அதிக துல்லியம்.
2. வெட்டும் கோட்டை வெட்டலாம். குழாய் கட்டுமானத்திற்கான சிறந்த தேர்வு.
3. இறக்குமதி செய்யப்பட்ட உயர் துல்லிய டிரான்ஸ்மிஷன் சாதனம், இது சர்வோ சிஸ்டத்துடன் சரியாக வேலை செய்கிறது, இதனால் இது துல்லியத்தையும் செயல்திறனையும் குறைப்பதை உறுதிசெய்ய முடியும்.
4. சிறந்த பாதை தரம்: சிறிய லேசர் புள்ளி மற்றும் அதிக வேலை திறன், உயர் தரம்.
5. அதிக வெட்டு வேகம்: வெட்டு வேகம் அதே சக்தி CO2 லேசர் வெட்டும் இயந்திரத்தை விட 2-3 மடங்கு ஆகும்.
6. நிலையான இயக்கம்: சிறந்த உலக இறக்குமதி ஃபைபர் ஒளிக்கதிர்கள், நிலையான செயல்திறன், முக்கிய பாகங்கள் 100,000 மணிநேரத்தை எட்டலாம்;
7. ஒளிமின்னழுத்த மாற்றத்திற்கான உயர் செயல்திறன்: CO2 லேசர் வெட்டும் இயந்திரத்துடன் ஒப்பிடுக, ஃபைபர் லேசர் வெட்டும் இயந்திரம் மூன்று மடங்கு ஒளிமின்னழுத்த மாற்ற திறன் கொண்டது.
8. குறைந்த செலவு: ஆற்றலைச் சேமித்து சுற்றுச்சூழலைப் பாதுகாக்கவும். ஒளிமின்னழுத்த மாற்று விகிதம் 25-30% வரை. குறைந்த மின்சார சக்தி நுகர்வு, இது பாரம்பரிய CO2 லேசர் வெட்டும் இயந்திரத்தில் சுமார் 20% -30% மட்டுமே.
9. குறைந்த பராமரிப்பு: ஃபைபர் லைன் டிரான்ஸ்மிஷன் தேவையில்லை லென்ஸை பிரதிபலிக்கிறது, பராமரிப்பு செலவை சேமிக்கவும்;
10. எளிதான செயல்பாடுகள்: ஃபைபர் லைன் டிரான்ஸ்மிஷன், ஆப்டிகல் பாதையின் சரிசெய்தல் இல்லை.

பொருந்தக்கூடிய பொருட்கள்


கார்பன் ஸ்டீல், சிலிக்கான் ஸ்டீல், எஃகு, அலுமினிய அலாய், டைட்டானியம் அலாய், கால்வனைஸ் ஸ்டீல் ஷீட், பிக்லிங் போர்டு, அலுமினிய துத்தநாகம் தட்டு, தாமிரம் மற்றும் பல வகையான உலோக பொருட்கள் வெட்டுதல் மற்றும் பலவற்றை வெட்டுவதற்கு முக்கியமாக பயன்படுத்தப்படுகிறது.

பொருந்தக்கூடிய தொழில்


தாள் உலோகம், வன்பொருள், சமையலறைப் பொருட்கள், மின்னணு, வாகன பாகங்கள், கண்ணாடி, விளம்பரம், கைவினை, விளக்குகள், அலங்காரம், நகைகள் போன்றவை
பொருந்தக்கூடிய பொருள்:
குறிப்பாக கார்பன் ஸ்டீல், எஃகு, கால்வனைஸ் ஸ்டீல், அலாய், டைட்டானியம், அலுமினியம், பித்தளை, செம்பு மற்றும் பிற உலோகத் தாள்களுக்கு
