தயாரிப்பு விவரங்கள்
விரிவான தயாரிப்பு விளக்கம்
லேசர் வகை: | ஃபைபர் லேசர் | வெட்டும் பகுதி: | 1500 * 3000mm |
---|---|---|---|
குளிரூட்டும் முறை: | நீர் குளிரூட்டல் | விண்ணப்பம்: | உலோக பொருள் வெட்டுதல் |
வேலை மின்னழுத்தம்: | 380V / 50Hz | பணி அட்டவணை: | பிளேட் அட்டவணை |
லேசர் சக்தி: | 500W | நிலை துல்லியம்: | ± 0.05 எம்.எம் |
தயாரிப்பு விளக்கம்
1. ஒளி பாதை அமைப்பு மற்றும் கட்டுப்பாட்டு அமைப்பின் நிலைத்தன்மை மற்றும் நம்பகத்தன்மை
2. இறக்குமதி செய்யப்பட்ட அசல் ஃபைபர் ஒளிக்கதிர்கள், உயர் மற்றும் நிலையான செயல்பாடு, ஆயுட்காலம் 100000 மணி நேரத்திற்கும் மேலாகும்
3. அதிக வெட்டு தரம் மற்றும் செயல்திறன், வெட்டு வேகம் தோற்றம் மற்றும் அழகான கட்டிங் விளிம்பில் 80 மீ / நிமிடம் வரை இருக்கும்
4. ஜெர்மன் உயர் செயல்திறன் குறைப்பான், கியர் மற்றும் ரேக்; ஜப்பானிய வழிகாட்டி மற்றும் பந்து திருகு. பொருந்தக்கூடிய தொழில் மற்றும் பொருட்கள்: ஃபைபர் லேசர் வெட்டும் இயந்திர பயன்பாடு: உலோக வெட்டு, மின் சுவிட்ச் உற்பத்தி, விண்வெளி, உணவு இயந்திரங்கள், ஜவுளி இயந்திரங்கள், பொறியியல் இயந்திரங்கள், என்ஜின் உற்பத்தி, வேளாண்மை மற்றும் வனவியல் இயந்திரங்கள், உயர்மட்ட உற்பத்தி, சிறப்பு வாகனங்கள், வீட்டு உபகரணங்கள், கருவிகள், செயலாக்கம், தகவல் தொழில்நுட்பம் உற்பத்தி, எண்ணெய் இயந்திரங்கள், உணவு இயந்திரங்கள், வைர கருவிகள், வெல்டிங், வெல்டிங் கியர், உலோகப் பொருட்கள், அலங்கார விளம்பரம், அனைத்து வகையான இயந்திர செயலாக்கத் தொழில் போன்ற வெளிநாட்டு செயலாக்க சேவைகளின் லேசர் மேற்பரப்பு சிகிச்சை. எங்கள் ஃபைபர் லேசர் வெட்டும் இயந்திரத்தின் பயன்பாட்டுப் பொருட்கள்: தொழில்முறை வெட்டு மெல்லிய தாள் உலோகம், பல்வேறு உயர் தரமான 1 - 6 மிமீ கார்பன் ஸ்டீல் தாள் வெட்டுதலில், துருப்பிடிக்காத எஃகு தட்டு, அலுமினிய அலாய் தட்டு, கால்வனேற்றப்பட்ட தாள், மின்னாற்பகுப்பு, சிலிக்கான் எஃகு, டைட்டானியம் அலாய், அலுமினிய துத்தநாக தட்டு மற்றும் பிற உலோகங்களை வெட்டலாம்.
எங்கள் இயந்திரம் எந்த பொருட்களை பொறிக்கலாம் மற்றும் வெட்டலாம்?
500W ஃபைபர் லேசர் மூல | |||||
பொருள் | தடிமன் (மிமீ) | வேகம் (மீ / நிமிடம்) | வாயு அழுத்தம் (MPA) | எரிவாயு | கட்டிங் உயரம் (மிமீ) |
எஃகு | 0.5 | > 18 | 1 | , N2 | 0.6 |
1 | 8.4~12 | > 1.1 | , N2 | 0.6 | |
2 | 1.8~2.4 | > 1.8 | , N2 | 0.6 | |
3 | 0.84~1.2 | > 2.0 | N3 | 0.6 | |
கார்பன் எஃகு | 1 | 8.4~12 | 1 | ஓ 2 | 1 |
2 | 3~4.2 | 0.6~0.8 | ஓ 2 | 1 | |
3 | 1.5~2.1 | 0.25~0.4 | ஓ 2 | 1 | |
4 | 1.2~1.5 | 0.15~0.2 | ஓ 2 | 1 | |
5 | 0.9~1.2 | 0.15~0.2 | ஓ 2 | 1 | |
6 | 0.72~0.96 | 0.1~0.2 | ஓ 2 | 1 |
அம்சங்கள்
1. அல், டிஎக்ஸ்எஃப், பிஎல்டி, கெர்பர் போன்ற வெவ்வேறு பட வடிவமைப்பை ஆதரிக்கவும், மேட்டர் கேம், டைப் 3 போன்ற கூடு கட்டும் மென்பொருளிலிருந்து நிலையான ஐஎஸ்ஓ ஜி குறியீடுகளைப் படிக்க முடியும்.
2. மீண்டும் மீண்டும் வரியை நீக்குதல், இணைக்கப்பட்ட வரிகளை ஒன்றிணைத்தல், வெட்டுதல் கோப்பு மற்றும் கோப்பு வரிசையாக்கம் போன்றவற்றை அங்கீகரிப்பது போன்ற டி.எக்ஸ்.எஃப் கோப்பில் திறந்திருக்கும் அல்லது வழிநடத்தும் போது தானாகவே தேர்வுமுறை. பயனர் கைமுறையாக மேலே வேலை செய்ய முடிவு செய்யலாம், அல்லது கட்டுப்படுத்தி அதை தானாகவே செய்ய அனுமதிக்கலாம்.
3. வழக்கமான படம் திருத்த செயல்பாடுகளை ஆதரிக்கவும்
4. நீங்கள் பார்ப்பதைப் பின்தொடர்வது, நீங்கள் பெறுவது, முன்னிலை வகிப்பது / வெளியேற்றுவது, கெர்ஃப் இழப்பீடு, ஒன்றிணைத்தல், பாலம், எரியும் மீது, இடைவெளியைச் சேமித்தல்… .இது
5. வேலை ஓட்டத்தை வெட்டுவதற்கான முன்னோட்டத்தின் தனித்துவமான செயல்பாடு.
6. செகமெண்டல் பியர்ஸ், முற்போக்கான பியர்ஸ், ப்ரீ-பியர்ஸ், பவர் பியர்ஸ் ,,, தனித்தனியாக வெளியீட்டு லேசர் வாட், அதிர்வெண், லேசர் வகை, காற்று வகை, அழுத்தம், துளையிடும் மற்றும் வெட்டும் போது தானாக வெட்டும் உயரம்.
7. லேசர் சக்தியின் சரிசெய்தலுக்கு ஏற்ப / ஈடு வேகத்தில் தனித்தனி முன்னிலை அமைப்பதற்கான ஆதரவு.
8. பெரிய சேமிப்பிடம், அனைத்து வெட்டு அளவுருக்களையும் மீண்டும் அதே பொருளில் பயன்படுத்த பயனரை அனுமதிக்கிறது.
9. பிரேக் பாயிண்ட் மீட்பு, சி.என்.சி வெட்டு நிறுத்தப்பட்ட இடத்திற்கு திரும்ப முடியும், இது பகுதி கோப்பு வெட்டலை அனுமதிக்கிறது. நிறுத்த அல்லது இடைநிறுத்தப்பட்ட பின் அங்கு தொடங்க எந்த இடத்திற்கும் செல்லலாம்.
10. அதே மென்பொருளானது சுற்று குழாய் வெட்டுதல் மற்றும் தட்டு வெட்டுதல் ஆகியவற்றை ஆதரிக்க முடியும், நிரலாக்கமும் ஒன்றுதான், மற்றும் வெட்டும் வெட்டலை ஆதரிக்கிறது.
11. அமைக்கப்பட்ட உயரத்தில் வெட்டுவதற்கான ஆதரவு, தானாகவே விளிம்பைத் தேடுங்கள், மற்றும் பணியிடத்திற்கு வெளியில் இருந்து தொடங்கவும் அல்லது டார்ச் பணியிடத்திலிருந்து வெளியேறும்போது மேலே உயர்த்தவும்.
12. சக்திவாய்ந்த விரிவாக்க திறன், 15 க்கும் மேற்பட்ட பி.எல்.சி செயல்முறை நிரலாக்கங்கள், 30 க்கும் மேற்பட்ட நிரல்படுத்தக்கூடிய செயல்முறைகள்.
13. உள்ளீடு / வெளியீடு மற்றும் அலாரம் உள்ளீடு நிரல்படுத்தக்கூடியவை, வயர்லெஸ் ரிமோட் கண்ட்ரோலை ஆதரிக்கின்றன மற்றும் இணையத்தை ஆதரிக்கின்றன.
தொழில்நுட்ப அளவுரு
வேலை செய்யும் பகுதி | 3000 * 1500mm |
கட்டுப்படுத்தி + உயரத்தைப் பின்பற்றுபவர் | Cypcut |
லேசர் மூல | ஃபைபர் லேசர் மூல 500W |
அலை நீளம் | 10nm ± 1070nm |
லேசர் தலை | விருப்ப |
கியர் மற்றும் ரேக் | ஜெர்மனி |
வழிகாட்டி ரயில் | தைவானிய HIWIN |
நிலைப்படுத்தல் துல்லியம் | ≤ ± 0.04mm |
தடிமன் வெட்டுதல் | 1-6mm |
அதிகபட்ச வெட்டு வேகம் | 40000 மிமீ / நிமிடம் (பொருட்களின் படி) |
வேலை செய்யும் மின்னழுத்தம் | AC220V / 110V ± 10% 50HZ / 60HZ |
குறைந்தபட்ச வரி அகலம் | ≤0.12mm |
ஒலிபரப்பு | யஸ்காவா சர்வோ 850W + ஃபாஸ்டன் குறைப்பான் |
இசட் அச்சு | யஸ்கவா 400W + பிரேக் |
கூலிங் | நீர் குளிரூட்டல் |
அமைப்பு | 10 மிமீ தடிமன் வெல்டட் ஸ்டீல் குழாய், அலுமினியம் அலாய் கேன்ட்ரி |
சக்தி நுகர்வு | ≤7.5KW |

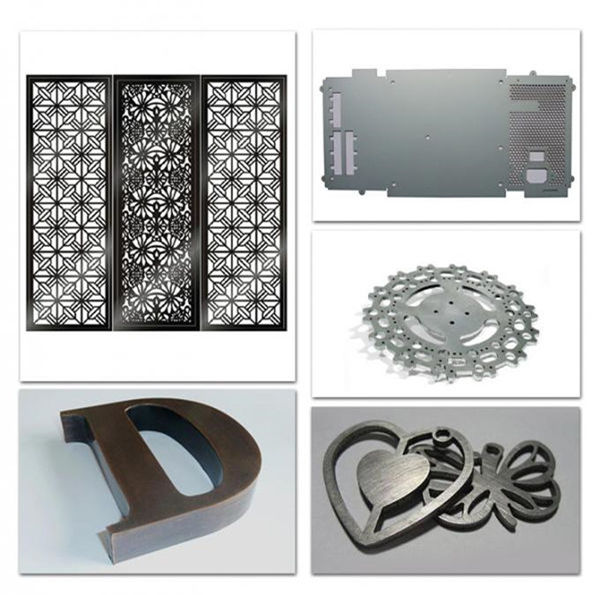

பயன்படுத்தப்பட்ட பொருட்கள்
ஃபைபர் கட்டர் முக்கியமாக கார்பன் ஸ்டீல் வெட்டுதல், லேசான எஃகு, எஃகு, சிலிக்கான் ஸ்டீல், அலுமினிய அலாய், டைட்டானியம் அலாய், கால்வனேற்றப்பட்ட எஃகு தாள், ஊறுகாய் பலகை, அலுமினிய துத்தநாக தட்டு, தாமிரம் மற்றும் பல வகையான உலோகப் பொருட்களுக்குப் பயன்படுத்தப்படுகிறது. இது ஒரு சிஎன்சி லேசர் வெட்டிகள் அதிக துல்லியமான வெட்டுக்கு பயன்படுத்தப்படலாம். இதை ஃபைபர் கட்டர் இயந்திரம், ஃபைபர் ஆப்டிக் லேசர் கட்டர், உலோகத்திற்கான லேசர் கட்டர், ஃபைபர் கட்டர், கார்பன் ஸ்டீல் கட்டிங், சிஎன்சி லேசர் கட்டர்கள் என்றும் அழைக்கலாம்.
